Baustein BS 1 -Wechselstrom- #21000

Beschreibung

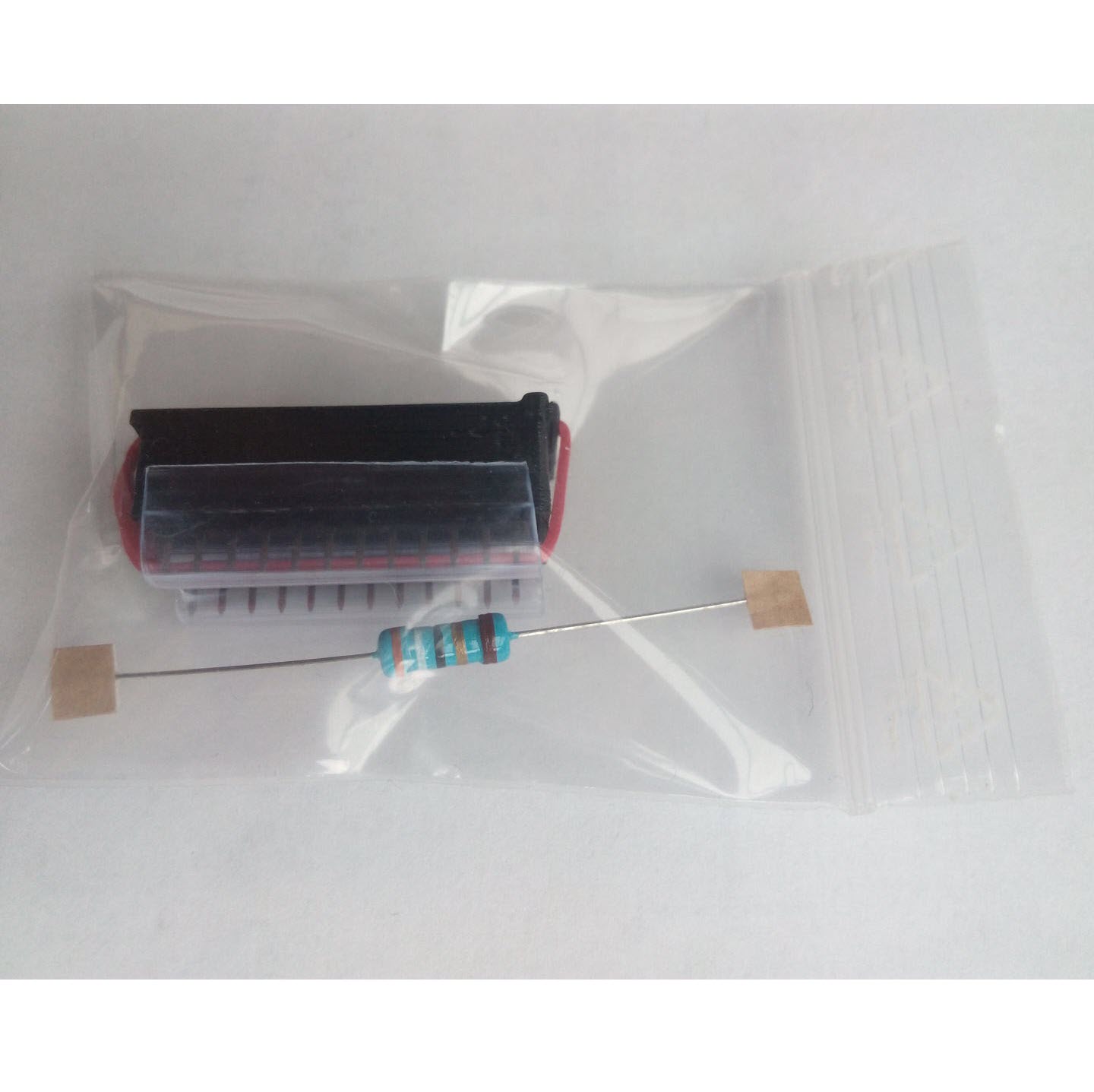

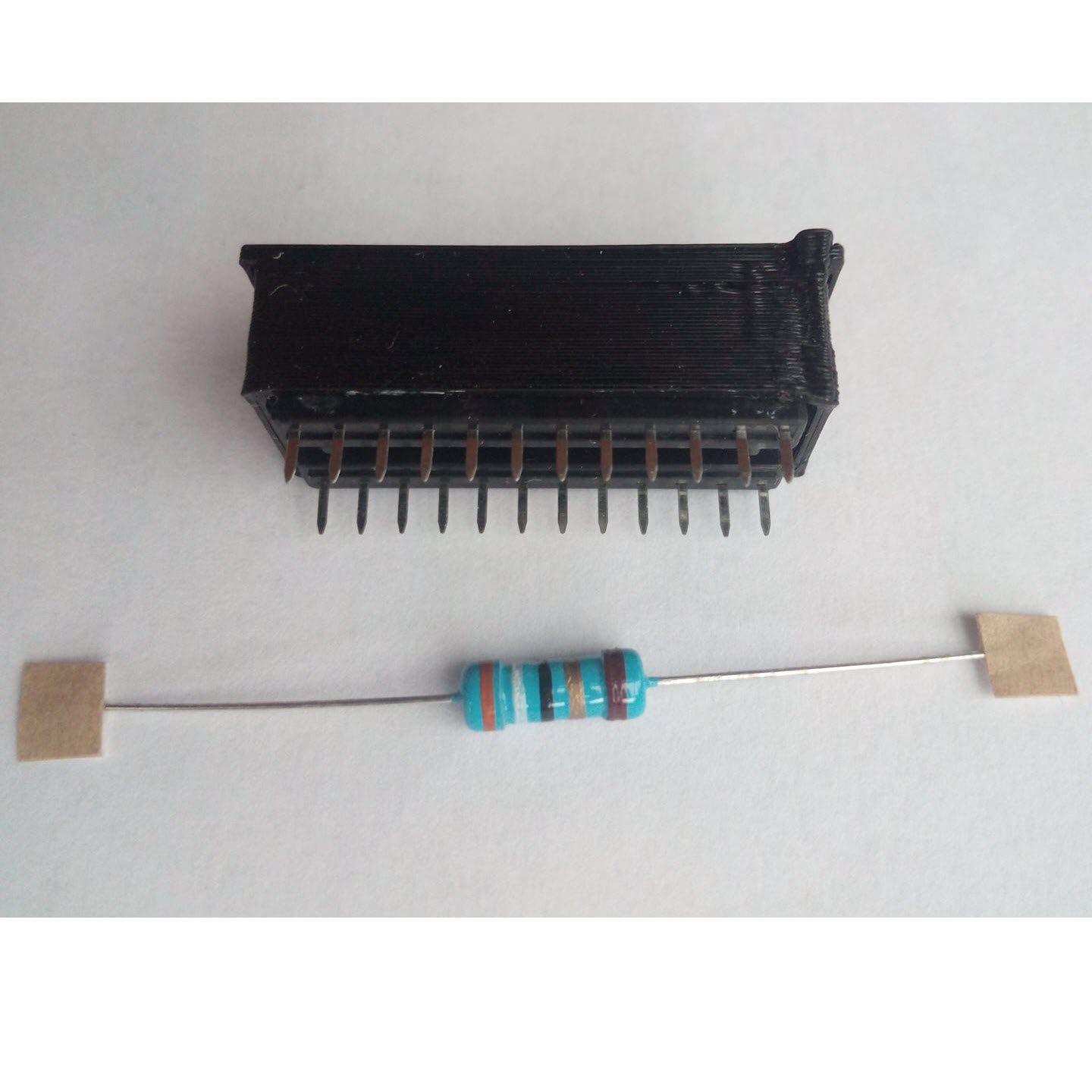

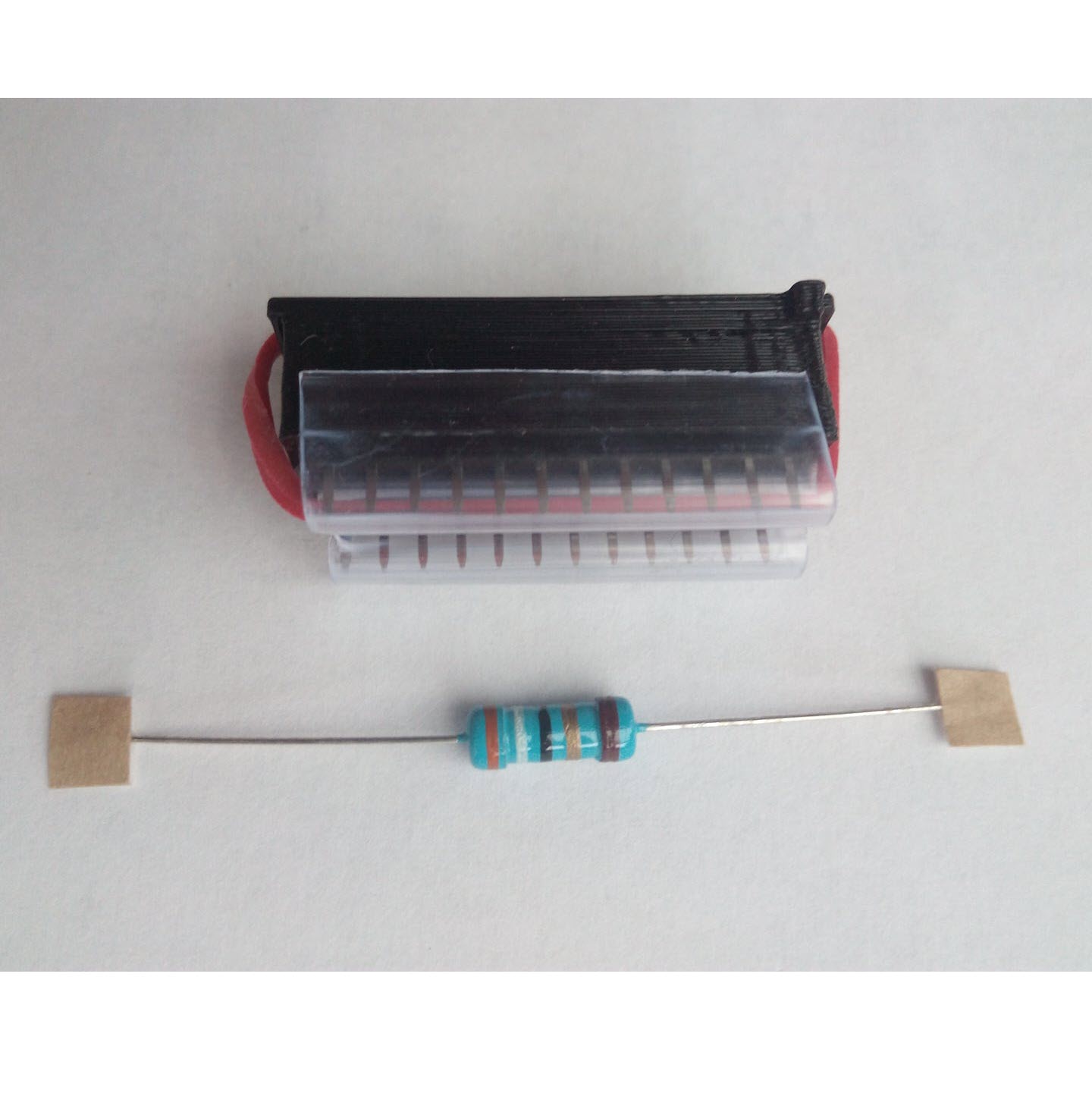

Baustein BS 1 ist für die Schaltung mit WECHSELSTROM für den Budtler Weichenantrieb, mit einem 3poligen Kippschalter. Dieser wird einfach auf die 24polige Schnittstelle vom Weichenatrieb gesteckt. Bitte unbedingt darauf achten, dass die eine Nocke nach AUßEN (nicht zum Motor) zeigt. Der beiliegende Widerstand reduziert die Stellgeschwindig-keit des Weichenantriebs. Dieser kann bei Bedarf nach Anschlussplan eingebaut werden. Es muss auf jeden Fall überprüft werden, ob dann auch die Endabschaltung des Motors gewährleistet ist. Dies kann man an den Rückmeldekontakten prüfen. Dort muss bei der Schaltung des Weichenan-triebs der Motorstrom anliegen.

Stromversorgung

Dieser motorische Weichenantrieb ist für konventionelle Modelleisenbahntrafos für Wechsel- und Gleichstrom geeignet. Je nach dem welcher Baustein genutzt wird. Für den optimalen Betrieb mit Gleichstrom empfehlen wir ein Labornetzgerät. Dieses liefert eine konstante Gleichspannung, die optimal eingestellt werden kann. Die normalen Trafos aus den Startsets etc. leisten dies oft nicht, oder nur bedingt. Dies sollte immer getestet bzw. überlegt werden.

Gehäuselänge ca: 37,5mm
Gehäusebreite ca: 14,2mm
Gehäusehöhe ca: 9,7mm

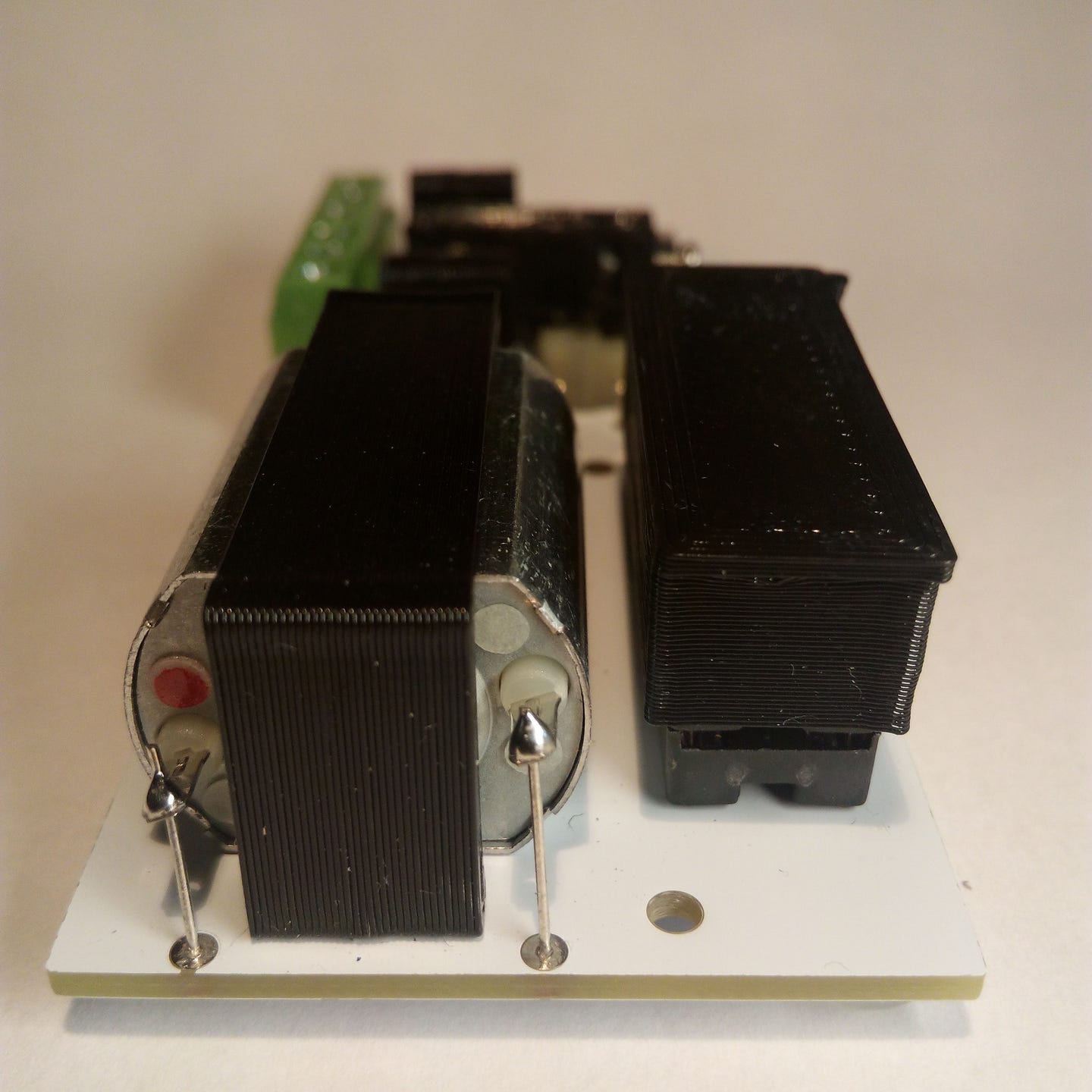

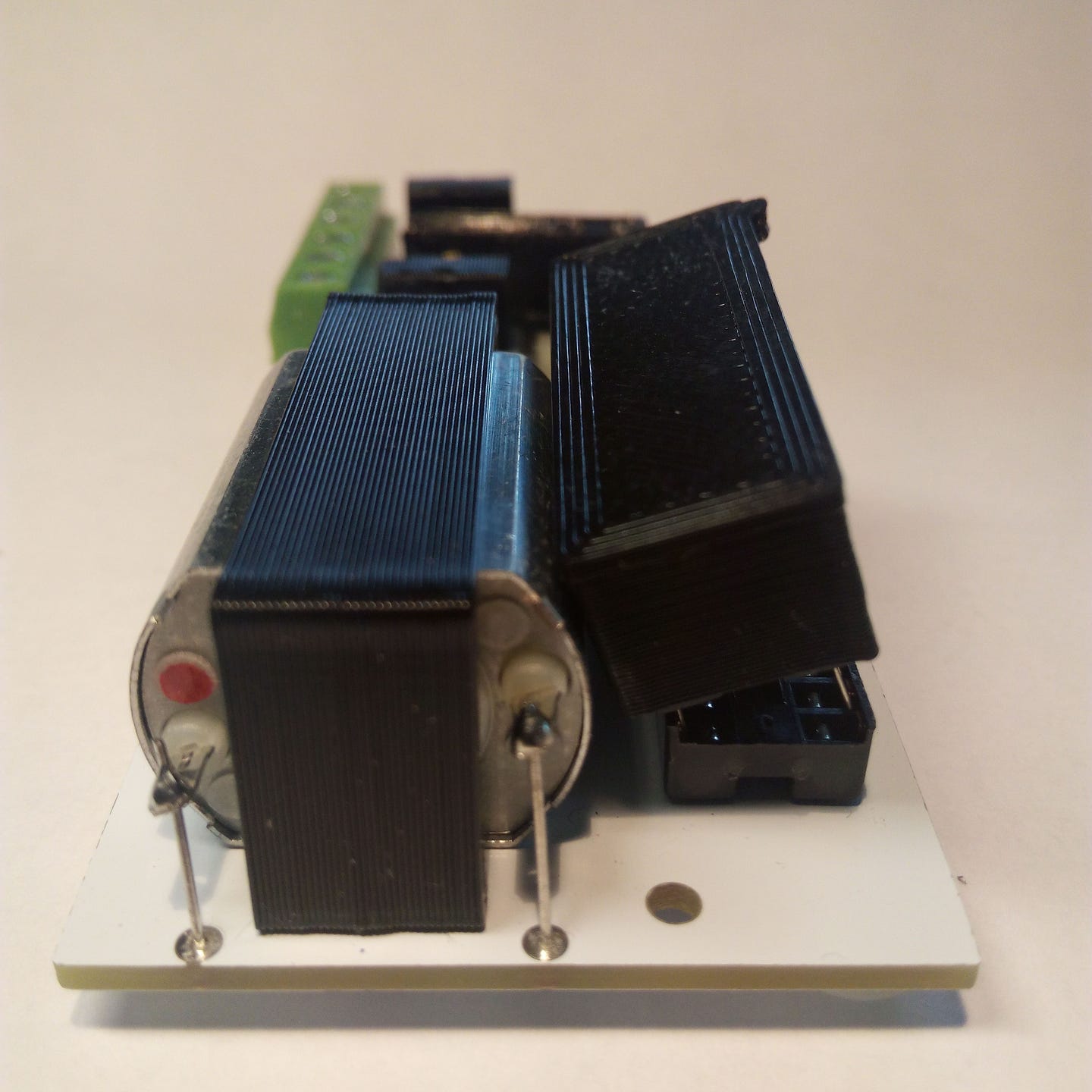

Baustein BS 1 für den Budtler Weichenantrieb. Dieser Baustein ist für die Steuerung des motorischen Weichenantriebs mit Wechselstrom, für einen 3polige Kippschalter. Durch betätigen des 3poligen Kippschalters wird die Wechselspannung an den Schaltkontakten des Weichenantriebs umgestellt. Im Baustein BS 1 sind Dioden verbaut, die dann immer den Antrieb mit dem richtigen Umschaltstrom versorgt. Der Baustein wird einfach wie auf den Fotos gezeigt, in die 24polige Schnittstelle vom Weichenantrieb gesteckt. Bitte unbedingt darauf achten, dass die eine Nocke nach AUßEN (nicht zum Motor) zeigt.
